格子型球磨机

格子型球磨机简介

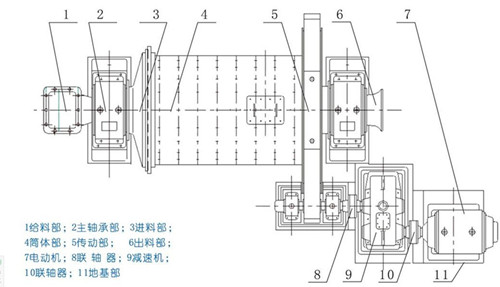

      格子球磨机(球磨机)的构造除排矿端安装有排框格子板外，其它都和溢流球磨机相似。在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将盖端分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由铁压紧，铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止住托口，以免他们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。
      格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以阻止矿浆倒流和粗粒堵赛。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。

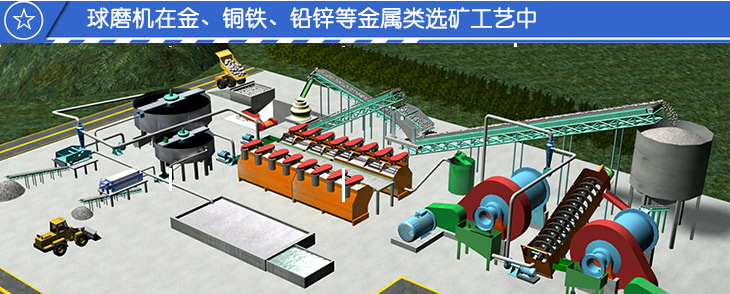

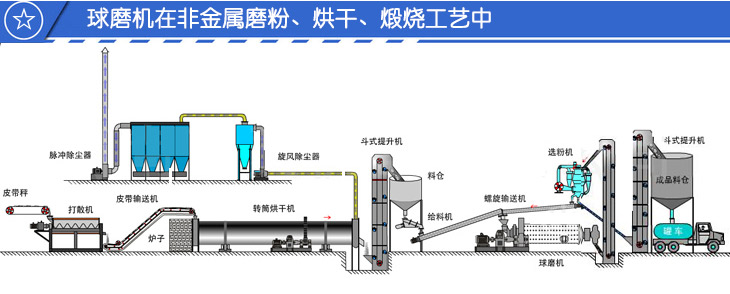

格子型球磨机工艺流程：

             备注：此工艺配置只供参考，具体配置需要根据物料的性质、大小、湿度等实际情况而选择

             备注：此工艺配置只供参考，具体配置需要根据物料的性质、大小、湿度等实际情况而选择。

格子型球磨机特点优势：

      MQ系列球磨机是我公司在传统球磨机技术基础上，进行结构优化后采用了滚动轴承支撑替代传统的巴氏合金瓦轴支撑，运行阻力小，节能10-20%，产能提高20%以上。润滑采用干油润滑代替原有的稀油润滑，年节约油耗70%以上，大型磨机也无需配备高低压润滑站，降低了设备投资成本。

球磨机技术参数：

球磨机厂家实力：

　　正罡机械，是一家专门做选矿设备的企业，在多年的市场实践过程当中积累了丰富的生产经验，引进外技术性人才，一路砥砺前行，并且蓬勃发展。多年来不遗余力的结合市场需求，吸取国外技术，努力打造和生产了一代代的球磨机产品，实力雄厚，可为用户提供大量现货成品，欢迎用户随时来厂咨询了解。
