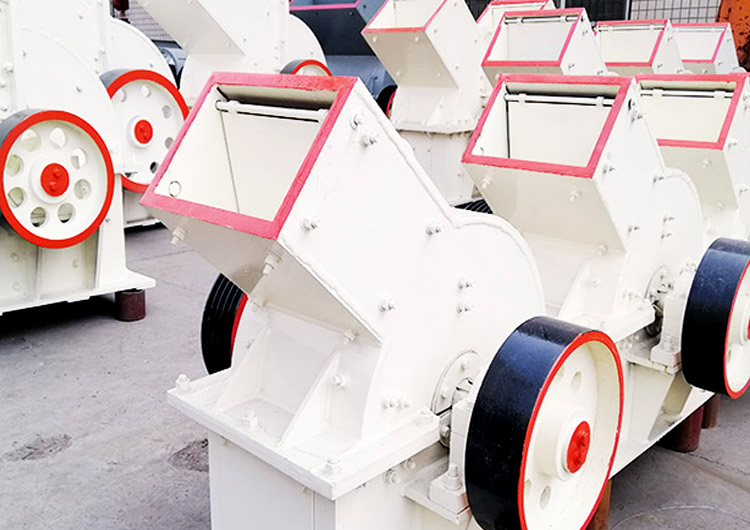

锤式破碎机如何设计传动系统与机架？

　　在设计锤式破碎机时，要考虑到它的传动系统。传动系统的功能是驱动静转矩小、加速转矩大的转子体。实现传动功能的方案比较多，须对其认真分析加以选择。而机架则是锤式破碎机的关键承载部件，是板锤、振动给料斗、发动机及传送带等部分的安装基础。因此，叶鏊重视机架的设计。

　　1、电机同破碎机转子体直联这种设计简洁，占地小，但要选用多极电机，而多极电机价格昂贵不予采用。

　　2、电机高速端设有限矩型液力偶合器，可增大过铁的度，提高电机的起动转矩。由于液力偶合器一般都是与鼠笼型电机配套使用，因此变压器容量须相应增大，否则会影响本设备的正常起动。同时锤式破碎机采用全回转锤头，本身已具备了的过铁适应性，故不予采用。

　　3、绕线电机一皮带轮一转子轴，这种传动可以通过更换皮带轮，改变传动比实现对破碎不同物料的需要，采用带传动既可吸振，又有程度的过载能力，同时大皮带轮兼起飞轮作用。是锤式破碎机较为经济合理的传动方式。

　　4、从破碎机理可知，机架上的反击板强度、刚度、紧固件要周密计算下机壳要便于加工、运输、更换篦板、衬板和观察锤头磨损情况。上机壳结构还须便于安装、检修更换锤头，各部分的接合面应用橡胶密。
